不用花钱请人，一分钟教你学会给自己家里装监控

17年住在老家县城郊区的亲戚想给自家院子装一套监控，因为觉得店家安装费太贵了，想省点钱，自己来装，因为没接触过这个行业，想让我教他一下。说实话其实我内心当时是拒绝的，从难易程度上这个属于弱电行业最基础的工作，难度很低，我自己去干速度很快，但是难在怎么快速教会一个没有任何经验的人，主要是沟通成本很高，很费时间，毕竟时间就是金钱吗！

思索片刻，既然不能拒绝，那就要坦然面对，需要针对亲戚的情况，制定一个最适合他的策略，既让他顺利装好监控，又能降低沟通成本，分析现状如下：

亲戚 ：男，因为工作原因动手能力强，擅长电焊，木工等，电脑操作一般。

现场环境 ：200平的小院，计划安装4个摄像头，每个摄像头距离录像机放置的位置不超过80米。

需求 ：夜间要能看见，录像存储30天。

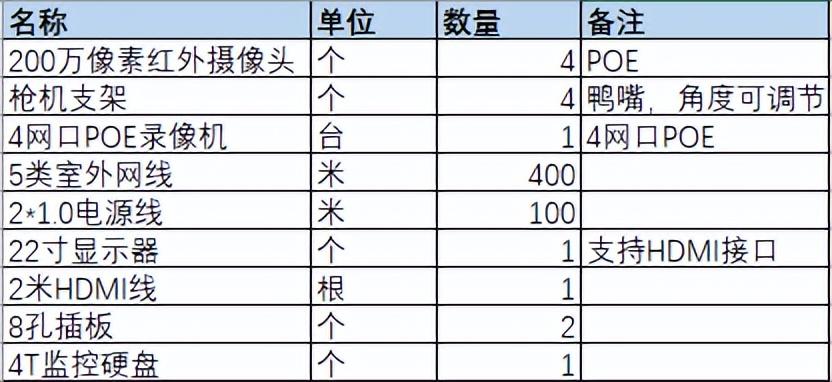

清单的主要材料如下：

主要材料清单

要求：

1、 店家要将摄像头和录像机全部激活并调试好，将硬盘也安装好，IP地址、全天录像模式、OSD字符等所有需要设置的地方都要在店里设置好，亲戚拿回家安装好，供电即可使用。

2、 网线要求店家做好水晶头，并用测线仪测试好。

安装步骤：

1、 安装好4个摄像头，网线一头插在摄像头上，一头插在录像机的POE网口上。

2、 给录像机还有显示器供电。安装连接示意图如下

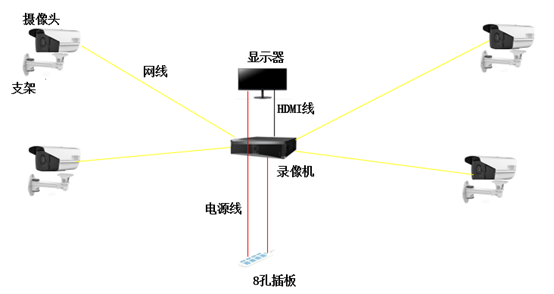

安装连接示意图

总体思路如下：

1、 亲戚具有很好的动手能力，那么安装固定设备，放线等简单的环节，他肯定可以。

2、 制作网线水晶头、调试设置、安装硬盘等需要经验和专业工具的事情交给店家，同时还能让店家教会亲戚操作和使用。

安装好以后，没过多久又联系到了我，表示对效果比较满意，但是有个新的需求让我想想办法——将在下集分享：已经装好的监控，怎么改造才能在手机上看到图像。

监控摄像头安装的一般步骤。

监控安装施工详细方案包括以下步骤：

·1.确定安装位置：根据监控范围和场景确定摄像机的安装位置和监控系统的整体布局。

·2.预留电源和网络线路：在安装位置预留电源插座和网络线路以方便摄像机和监控设备的连接。

·3.安装摄像机支架和摄像机：根据摄像机的型号和规格选择合适的支架和摄像机，并按照说明书或厂家提供的安装指南进行安装。

·4.连接电源线和网线：将电源线和网线连接到摄像机和监控设备上确保连接牢固可靠。

·5.调试监控系统：在安装完成后对监控系统进行调试，确保各个设备能够正常工作监控画面清晰流畅无延迟。

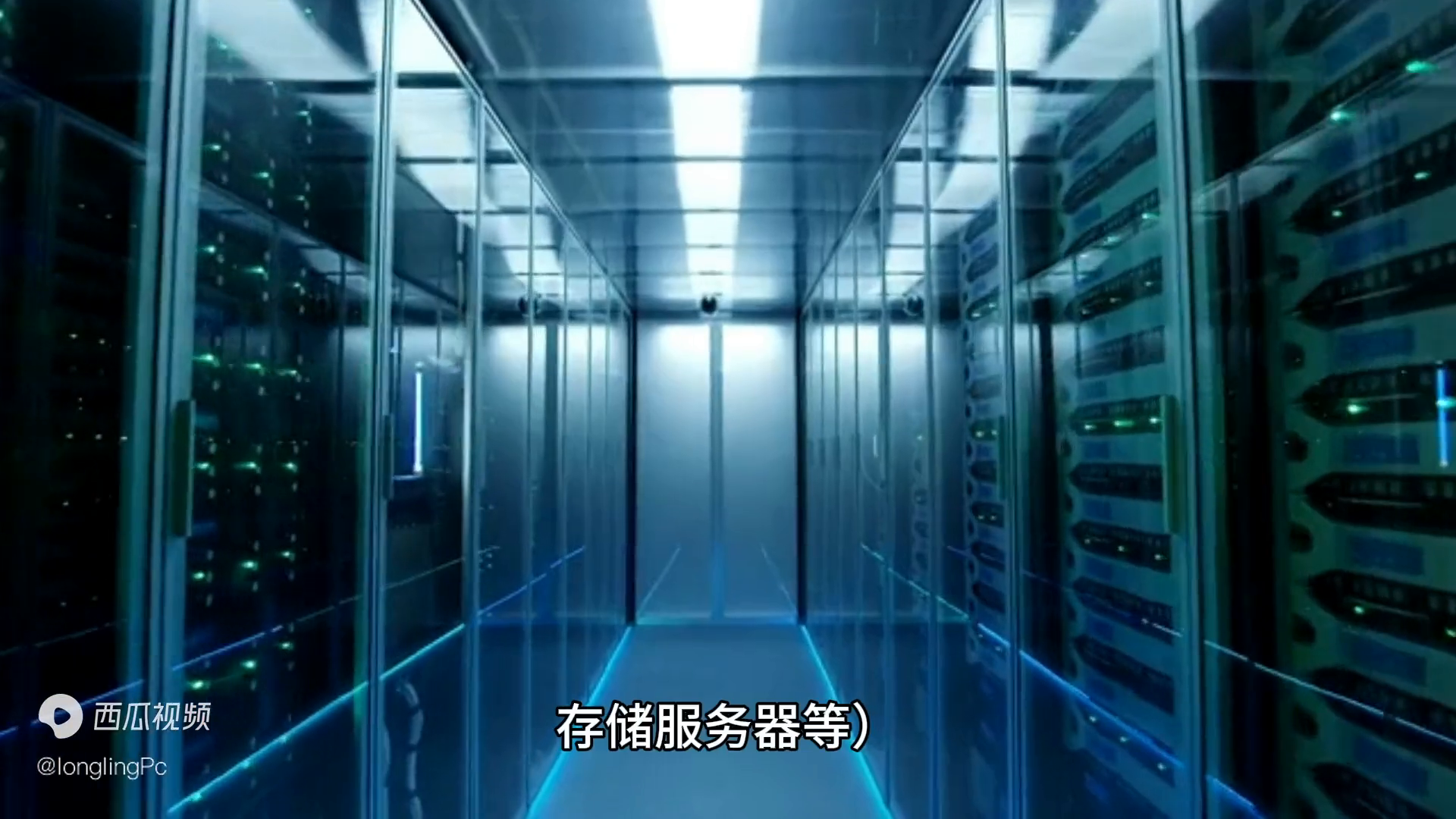

·6.安装存储设备：根据需要选择合适的存储设备(如硬盘、录像机、存储服务器等)并按照说明书或厂家提供的安装指南进行安装。

·7.连接存储设备：将存储设备连接到监控系统中确保能够正常工作。

·8.设置存储参数：根据需要设置存储设备的参数(如视频分辨率，存储时间等)确保能够满足监控需求。

·9.调试存储设备：在设置完成后对存储设备进行调试，确保能够正常录像和回放。

·10.测试整个系统：在整个系统安装完成后对整个系统进行测试，确保各个设备能够正常工作监控画面清晰流畅无延迟，录像资料能够及时备份到存储设备中。

·11.清理现场：在安装完成后清理现场垃圾，确保现场整洁有序。

以上的监控安装施工的详细方案具体步骤可能因实际情况而有所不同，建议根据实际情况进行调整。

不会安装监控的朋友看过来，这里有超详细监控安装教学教程

大家好，这里是一涛说电脑，今天给大家讲讲关于监控的一些事。本篇属于长篇技术教学，有精通的朋友请绕路，有不懂或者不精通的朋友请耐心看完或多或少都有些许收获。

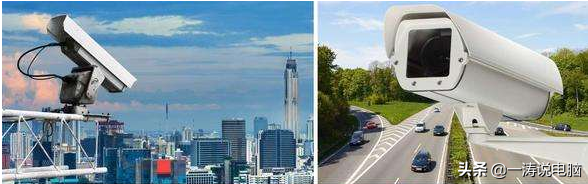

交通监控

治安监控

小区监控

说到监控，大家已经非常熟悉了吧，大街小巷满街都是，我们在大街上看到有交通监控、治安监控，还有小区的安防监控。今天就给大家分享一下如何安装常规监控。监控分为模拟信号，和数字信号，现在多数都是使用的数字信号，而逐渐模拟信号将会淘汰。今天主要讲解数字信号监控安装。首先需要了解一下，常用的监控器材。

监控常规设备和常规辅材：

常见的监控需要用到的设备有：摄像头、交换机、硬盘录像机、监控硬盘。常规监控会用到的辅材有：网线、电源线，电源适配器。为了让大家可以更加直观了解，我特地为大家做了一张图，请大家看下面图片。

通过上面图片我们可以看到摄像头的几种类型，下面介绍一下这几种类型的使用场景和摄像头的一些重要参数。

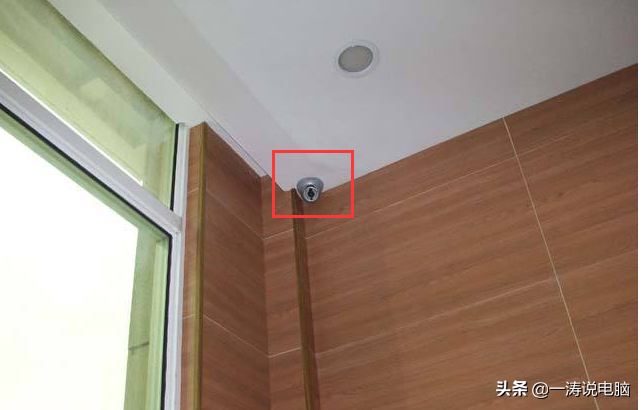

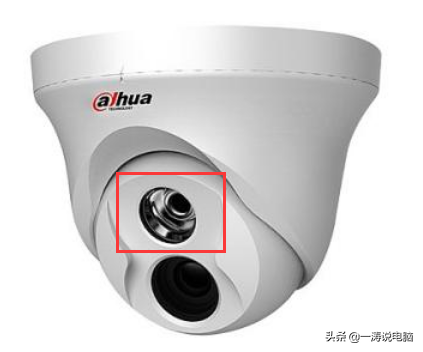

半球摄像头：就是形状是个半球。半球式摄像头体积小巧，外型美观，适合与办公场所如公司以及装修档次高的场所使用。最大的特点是美观且易于安装。

枪式摄像头：之所以叫做枪式，也是因为外形而来，一般适用于室外

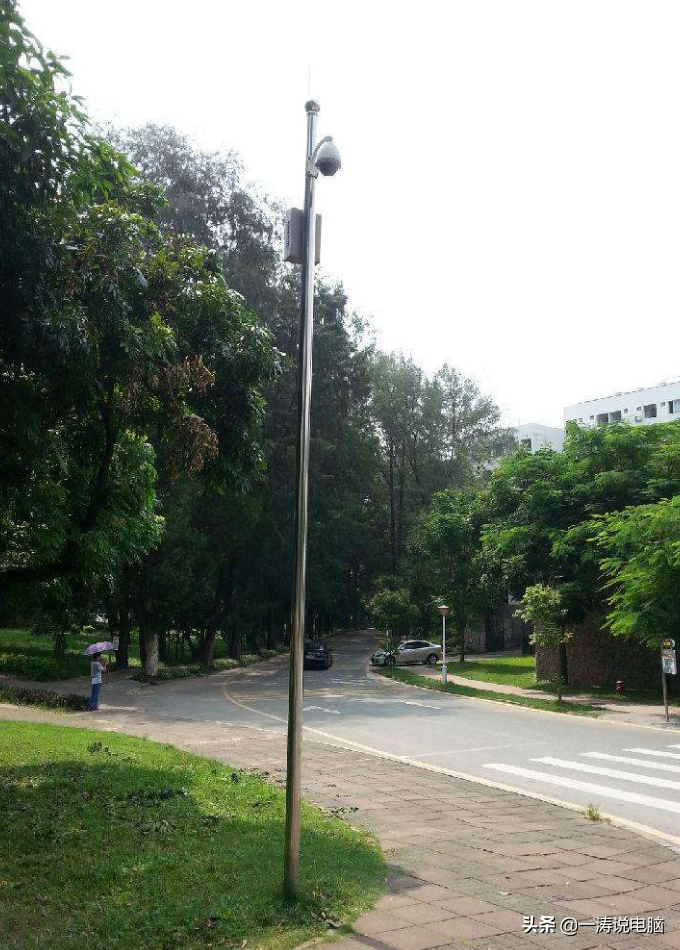

球型摄像头：顾名思义就是外形像一个球，我们俗称为：球机。球型摄像头是可以360°旋转的，这也是球型摄像头的最大特点，除了能旋转还能：放大、缩小。一般情况下，球型摄像头会用于室外比较空旷的地方，因为利用它可以旋转的特性，在一些比较特殊应用场景可以发挥出它的优势，例如下图中的球机可以设置为旋转180°，这样就可以把路面看完了，如果换成枪式1个摄像头肯定是不行的，这就是球机的优势所在。

上面介绍了摄像头的使用场景，接下来就介绍一下关于摄像头的几个重要参数，请大家一定认真查看。

重点：摄像头参数

为了大家能快速的理解，这里并没有采用比较专业的解释，而是采用了大家通俗易懂的解释。

1.摄像头的像素，例如：200万像素或者400万像素，大家可以这样理解，这个跟手机摄像头一样像素越高成像清晰度 就越高。

2.摄像头焦距：摄像头还有一个重要的参数就是焦距，这里我拿人的眼睛来比喻，看得宽就看不远 ，看得远就看不宽 。焦距一般有3.6MM 6MM 8MM 12MM 16MM这几个是最常用的角度和距离成反比角度越大距离越近 3.6毫米镜头是67.4度距离15米 6毫米镜头是42.3度 距离是20米 8毫米镜头是32.6度 距离是25米 12毫米镜头是22.1度 距离是40米 16毫米镜头是 17.1度 距离是60米，3.6MM一般用于监控收银台，酒店前台，保险柜等或者其他重点小范围区域。在不同场景使用不参数的摄像头。

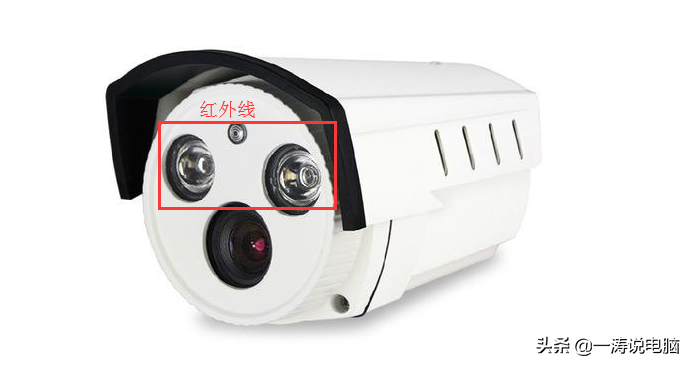

3.红外线：现在的摄像头一般都带有红外线，红外线是用来补光用的 ，当光线不足的情况下摄像头会自动打开红外补光，红外线应用于最多的就是晚上，在完全无光源的情况，摄像头通过红外线补光可以捕捉到一定的画面，这就是红外线的作用。（以前的摄像头红外晚上一般会有一个红点，现在技术进化了没有红点了）

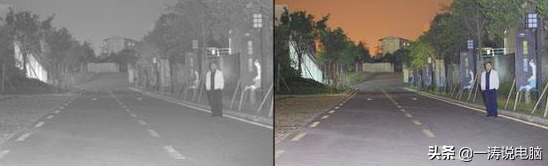

左图为晚上无光源红外线补光后的效果，右图为正常采光效果

为什么晚上录出来的视频是黑白的，那是因为采光不足，为了满足各种环境摄像头厂商们都推出了自己全彩摄像头，即使在晚上无光源的情况下录出来的视频同样也是彩色的，但是价格肯定会比不是全彩的要贵一些，这根据客户要求自行选择。

在介绍完摄像头，接下来在继续介绍录像机，同样也是重点。

重点：硬盘录像机参数

之所以叫硬盘录像机，是因为要把硬盘装进录像机里面，通过硬盘来储存录像数据，所以取名叫硬盘录像机。下面先介绍一下如何安装硬盘到录像机。

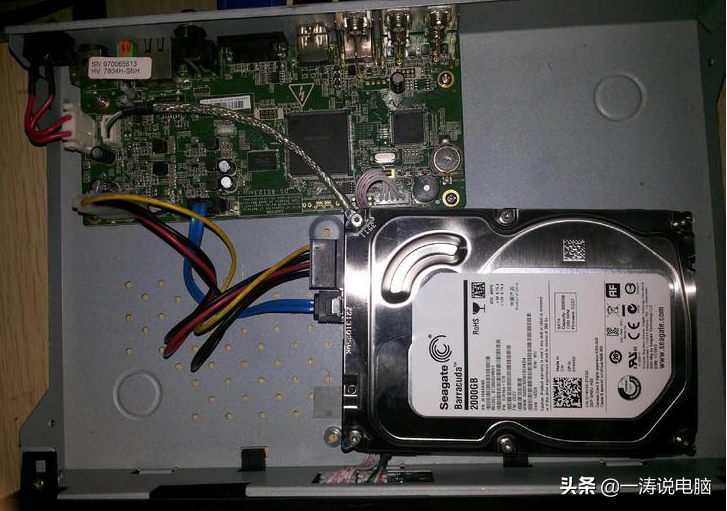

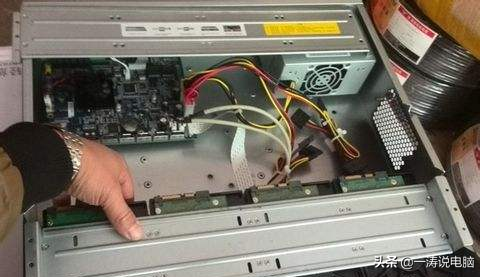

安装硬盘

其实安装硬盘到录像机非常的简单，只要把录像机的外壳拆开按照对应的位置固定好硬盘即可，然后插上自带的电源线和数据线就可以了。（不用担心线束插错问题，因为录像机上就那么几个接口，插反了插不进去）

硬盘录像机分为：4路、8路、16路、32路，这是市场上常见的，还有一些不常见的64路、128路等。这个其实很好理解，4路就是只能安装4个摄像头，8路就是只能安装8个摄像头，以此类推。（注意：一定要选择好路数，否则只能更换录像机，例如：你选择了4路录像机，但是在中途你要安装5个摄像头，这时只能选择更换8路录像机，别无选择，因为这是厂家在出厂都设置好了的，是无法更改的，千万别动歪注意没用的）除了路数，硬盘录像机还有一个重要参数就是盘位，什么是盘位呢，就是能安装几个硬盘，一般市场上常见的有，1-16盘位，就是最多可以安装16个硬盘。在实际安装中我们需要得到摄像头码流和储存天数，才能计算出具体需要多大的硬盘和用几盘位的录像机，在后面我会教大家怎么计算，这里先理解一下意思。（注意：这里的盘位和路数是一样的，是不能添加的，所以一定要计算精确，否则唯一的办法就是换更大容量的硬盘。）

接下来，在说说关于网线的事

数字监控肯定是少不了网线的，网线在监控中的作用也是至关重要的它承担着数据传输的重大责任，所以网线的质量必须要过关 ，不然会严重影响监控系统的整体质量。（在实际操作中网线用太好成本太高，用太差传输可能成问题，建议监控中使用：五类网线，属于中等）

网线头子的接法：

T586B

T586B

T586A（586A)，并不是网线的网头制作标准之一，正确的是T568B(568B)。

市场上常见的网线类型

四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输，主要用于基于令牌的局域网和 10BASE-T/100BASE-T。

五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。

超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值（ACR)和信噪比（StructuralReturn Loss)、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps）。

六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。

六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。

超六类线：超六类线是六类线的改进版，同样是ANSI/EIA/TIA-568B.2和ISO 6类/E级标准中规定的一种非屏蔽双绞线电缆，主要应用于千兆位网络中。在传输频率方面与六类线一样，也是200～250 MHz，最大传输速度也可达到1000 Mbps，只是在串扰、衰减和信噪比等方面有较大改善。

七类线：该线是ISO 7类/F级标准中最新的一种双绞线，它主要为了适应万兆位以太网技术的应用和发展。但它不再是一种非屏蔽双绞线了，而是一种屏蔽双绞线，所以它的传输频率至少可达500 MHz，是六类线和超六类线的2倍以上，传输速率可达10 Gbps。

网线最好使用知名品牌，避免出现一些问题，不要使用一些不知名的品牌。

下面接着介绍交换机

交换机分为：百兆和千兆以及万兆交换机，常规情况下我们只能用到百兆和千兆，在不同环境使用不同的交换机，后面我会详细介绍。交换机的作用就是：通俗易懂的说法就是网络扩大器，也可以理解为网络中转端。

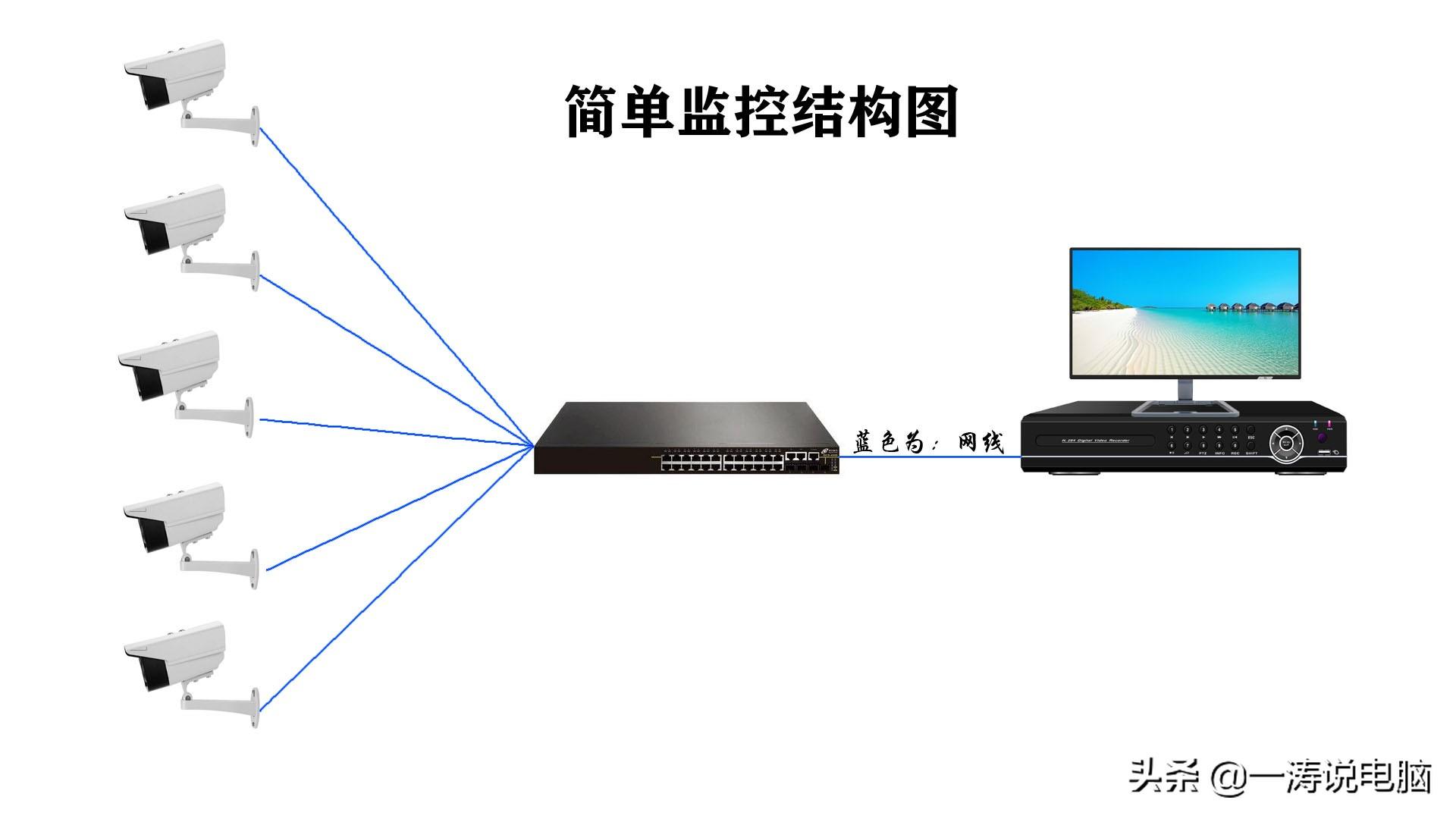

上面就介绍完了主要设备和一些主要的辅材，下面主要开始讲解如何安装监控。我先用一张图来介绍一下设备连接情况和一些注意事项。

通过上面图片看到，蓝色部分是网线，摄像头是通过网线连接到交换机，然后在通过一根网线连接到录像机，这样就完成了基本网络组成部分，但是摄像头是需要供电的，而且摄像头不是直流电，也就说不是220V，而是通过变压的，一般情况下半球和枪式摄像头都是变压到12V2A，下面再次通过两张图片来了解一下。

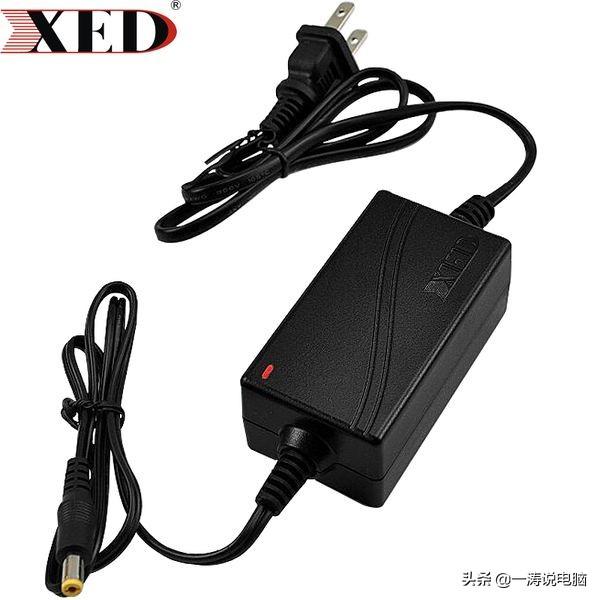

电源适配器

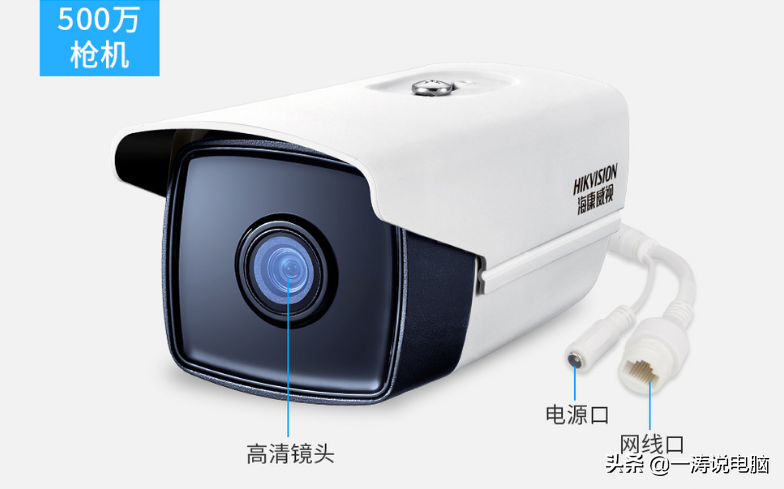

摄像头的接口有两个，一个网络接口和一个电源接口，刚才已经讲了网络接口，下面讲讲如何接电源，如果摄像头旁边有通电的插座直接插上，然后连上摄像头上的3.5接口就可以了。但是在很多场景下，摄像头旁都没有插座，这时我们需要剪断电源适配器带有插头的那一端，然后中间用电源线进行延长。

重点同时也是知识点 ：只能剪断带插头的那一端，3.5接口的这端千万不能剪，因为变压后就剩下12V了，你如若还延长，最后到了摄像头哪里，根本就不够电压，导致摄像头无法正常工作，所以只能剪断带插头的那一端。

上面说到了电源线，这里普及一下电源线的知识点 ：监控很多情况下都用0.5平方和0.75或者1.0平方的电源线，电源线是可以串连的 ，0.5平方的线大概可以承受600瓦左右，我们用的适配器是12v2A=24瓦，600/24=25，也就是说0.5平方电源线大概可以支撑25个摄像头电源，以此类推，根据不同场景使用不同规格的电源线。

标准POE供电方式：

上面我只讲了200V直供，给摄像头供电，这里讲一下POE供电方式，我们如果用百兆就只会用到1236来传输数据，剩下4578可以用来供电，如果是选择用POE必须具备以下条件

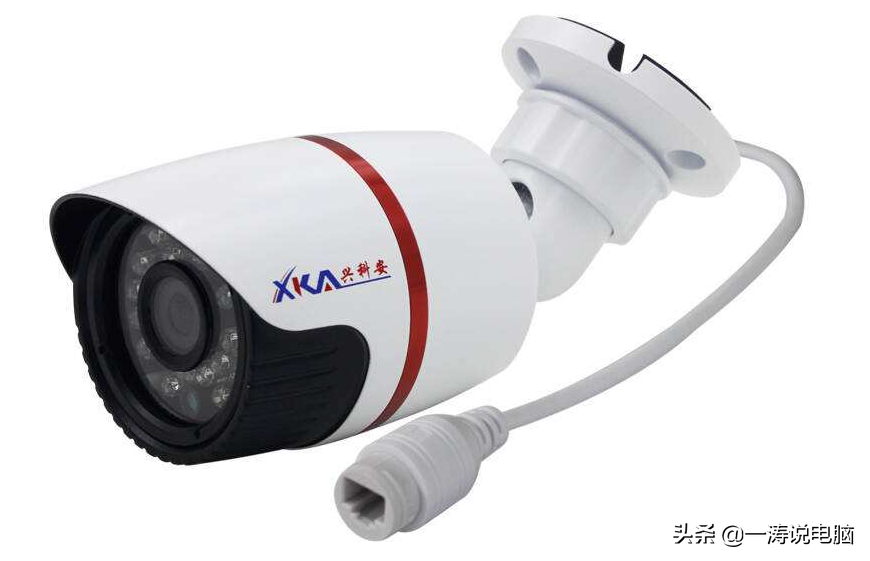

POE摄像头

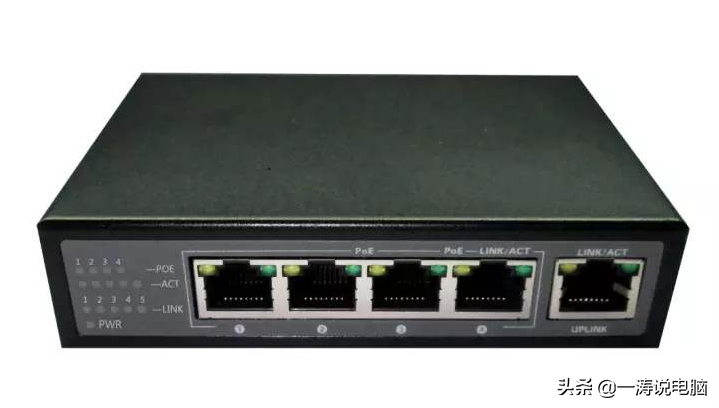

POE交换机

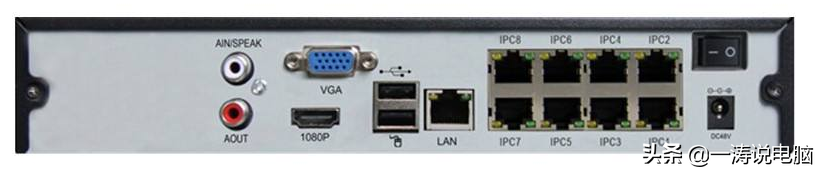

POE录像机

1.摄像头支持POE供电

2.POE交换机

3.录像机直接POE

POE供电优势：一根网线既能传输数据又能供电，就不用单独在拉电源线了，适配器也不用了，其主要是设备支持。

组建方式：摄像头直接到录像机，中间无需交换机，或者是录像机不支持POE，这时会用到POE交换机给摄像头供电，3者间根据场景使用。

出了POE还有集中供电，这里就不讲了，因为实际操作中集中供电并不是很实用。

百兆和千兆交换机使用场景

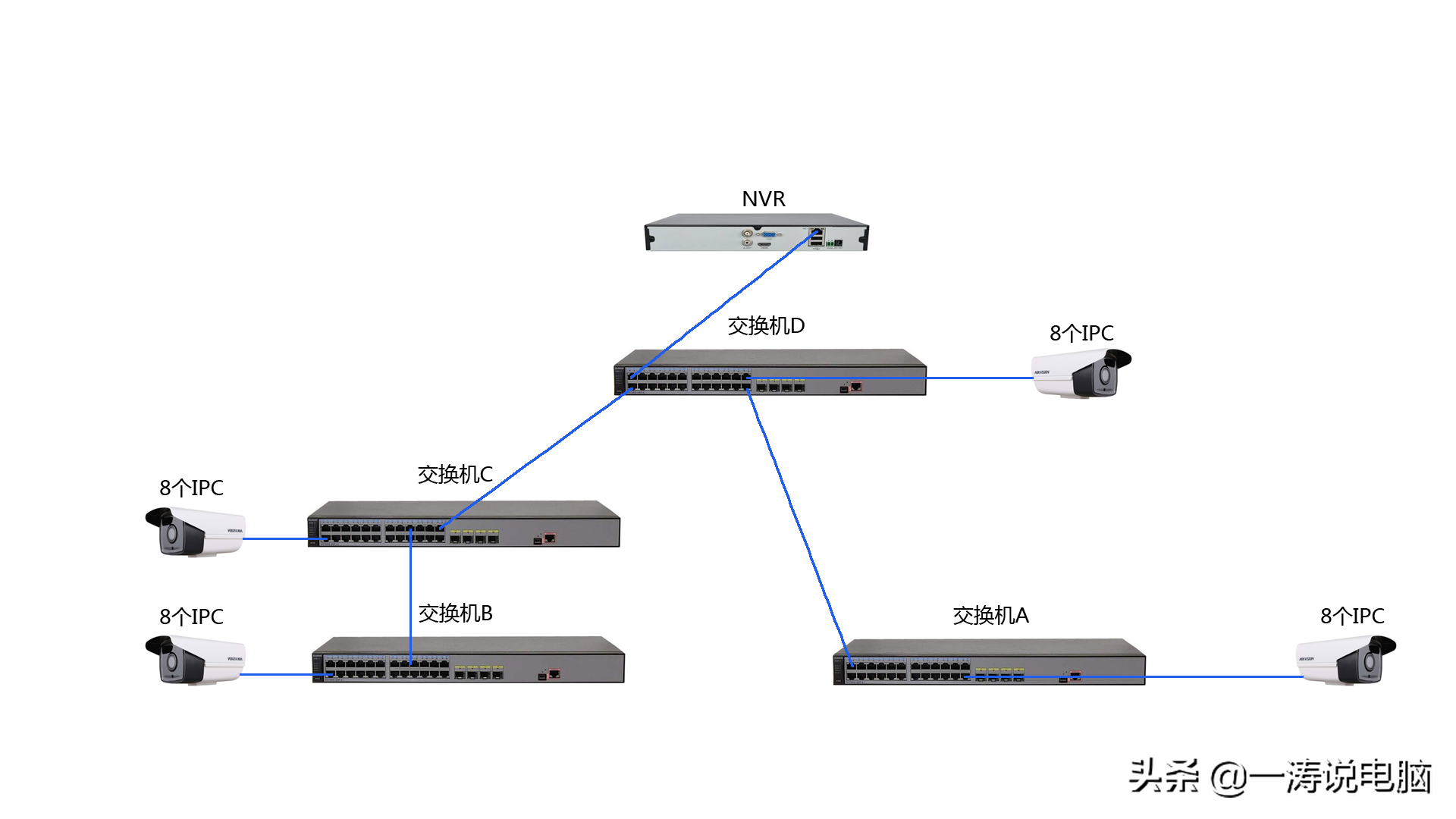

在不同环境使用不同的交换机，都知道交换机分为百兆和千兆交换机，那么在什么情况下使用百兆，在什么情况下使用千兆，请大家看下图。

名词解释：IPC->摄像头，NVR->硬盘录像机

要想知道交换机能带动多少个摄像头，我们得知道摄像头的码流（主码流+子码流），网络摄像头有个峰值带宽，只有在其峰值带宽下才能保证摄像头的稳定运行，通常数字监控的峰值带宽=码流*取流路数 （其实就是IPC数量）*1.2， 交换机的实际使用带宽建议不要超过端口的最大速率的70%，也就是百兆不超过70M，千兆不过超过700M。

通过上图可以看到，每个交换机都连接了8个IPC，我们假设每个IPC主码流4M，子码流0.5M，那么就是4.5*8*1.2=43.2M，所以A,B交换机都可以用百兆，而C和D都需要用到千兆交换机，因为C=43.2+43.2=86.4,已经操过了70M，D=43.2+43.2+43.2=129.6。

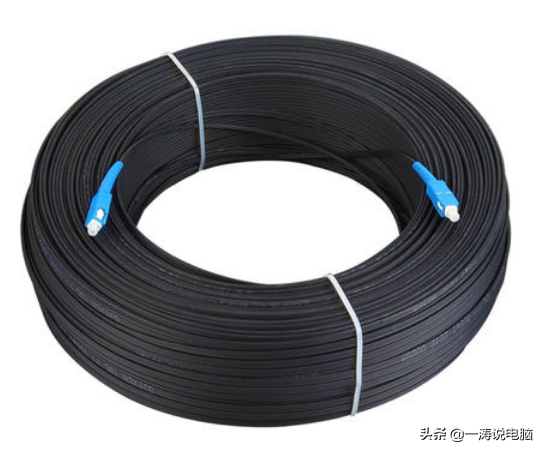

光纤的使用

特点：成本低，传输快

一般情况下网线的传输不会超过80米，好一点无氧铜的网线最远也不能超过130米，一旦超过监控就会出现掉帧卡顿等情况。如果是总长200米，用好一点的网线，中间加上交换机是可以的，但是如果是2公里，在这样一直加交换机也是可以的，但是这样会大幅增长安装成本，切一旦网线用长了信号是有衰减的，所以这时就会使用光纤作为载体来传输，几公里，几十公里都是可以的。

光纤的传输方式分为：多模光纤和单模光纤，多模光纤传输距离较短，单模光纤传输距离较长可以传输几十公里。一般情况下监控使用单模光纤较多。

用几芯的问题：一般情况下有几个终端就需要几芯，但实际方案设计和施工时会考虑冗余，所以多会每个终端用两芯，入要考虑成本也可以采用整个线路冗余1-2芯，比如说你有三个光纤接入交换机，就需要有三芯（实际要用四芯的光缆），因为除了一芯光纤之外，基本没有单数芯数的光缆，如：三芯、五芯等，当然也不是绝对一光芯只能接一个终端设备，也可以在一根光芯上串联多台终端，但这需要多次熔接，光衰较大，不能实现远距离传输。

光纤收发器：听名字叫收发器，所以就是一边发另一边收，收发器是一对使用，不能单个使用

光纤拉好后，需要用尾纤蓉纤然后连接收发器进行数据传输

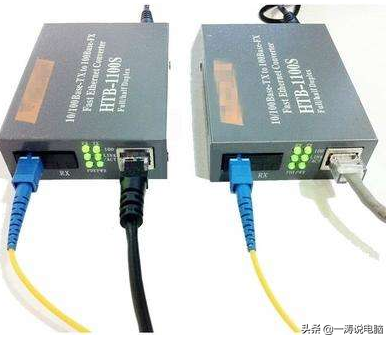

光纤收发器

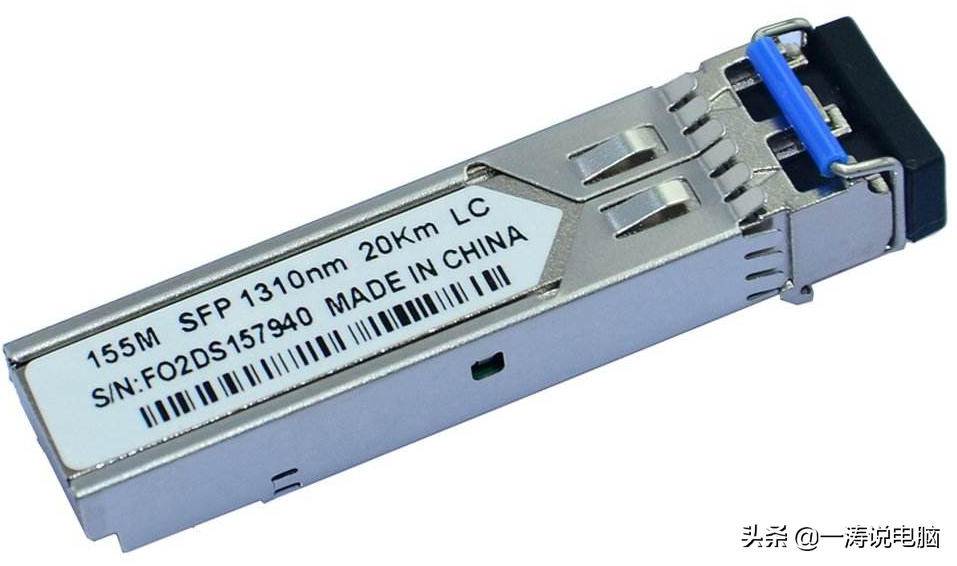

光模块

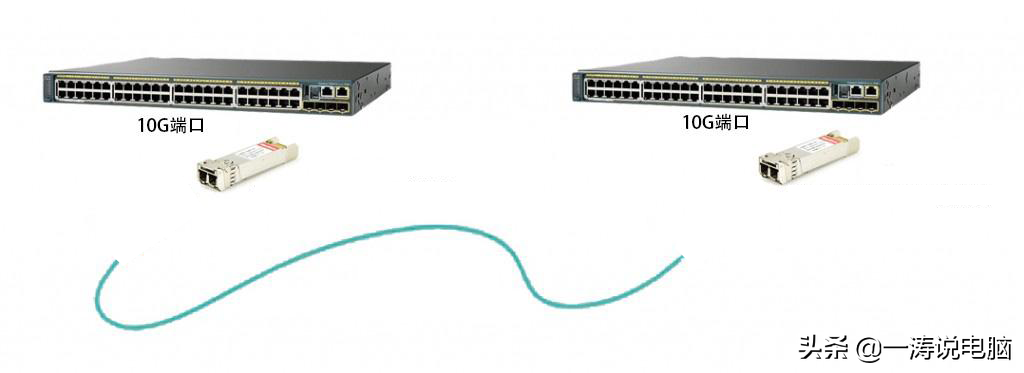

光模块接入方式

光模块是用在交换机支持的情况下，直接连接到交换机接口，这样可以不使用光纤收发器了。如果交换机不支持，就必须使用光纤收发器。

在光纤这个环节，大概给大家介绍了一下，如果介绍太详细会引发篇幅过长，如果没能理解，请大家在问一下度娘，在此给大家说声抱歉！

无线网桥的使用

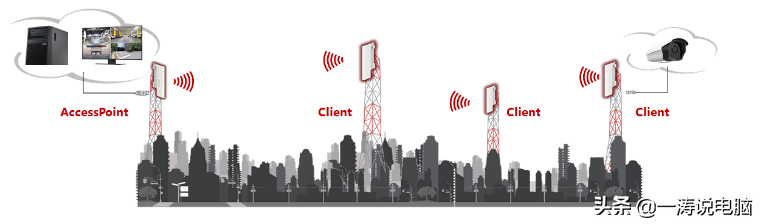

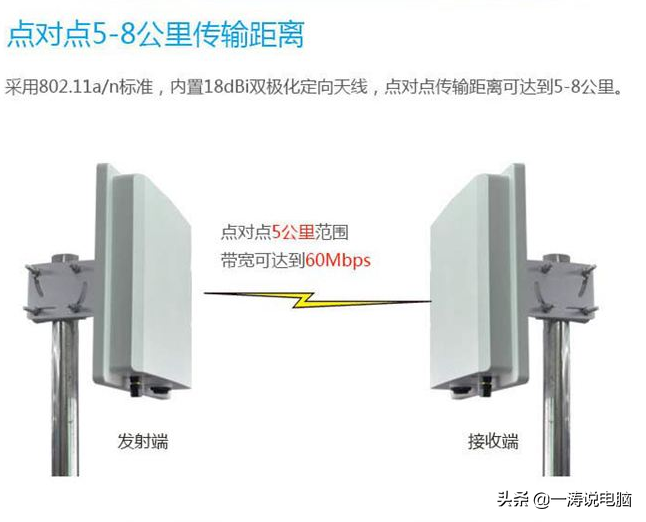

在一些特殊场景是不适合放线的，这时就会用到无线网桥，无线网桥其实有点像无线路由器的wifi功能，但是在功能上是有差异的，网桥一般是一对使用一个发射端和一个接收端，这叫做点对点，也可以一点对多点，一点对多点一般情况下不超多3个点，即为1对3。常规无线网桥的传输距离1-5公里，传输速率这要看网桥的参数了，不同品牌型号不同传输速率会有所不同。无线网桥应用场景如：电梯、塔吊等不适合放线的地方，但是一定要是空旷的地方，中间不能有障碍物阻挡，否则会影响信号。网桥的设置这里不介绍了，各品牌之间设置方式不一样。

这里有TP-LINK 的设置方法，大家可以参考

https://service.tp-link.com.cn/detail_article_4198.html

硬盘录像机需要多大硬盘才能储存

H.264

计算方法：在计算前我们必须知道摄像头的码流是多少，包括主码流和子码流一起，才能精确计算。

公式如下： 码流×3600×24÷8÷1024÷1024=一天

码流是以秒为单位计算的，因此容量也要用秒来进行换算

3600=1小时

24=1天24小时

8=字节

换算G就要除以1024

换成T 还要再除1024

结果就是1天所需的容量，如果是储存一个月，就在乘30就行了，以此类推。

举例：

8个300W的IPC，主码流3MB，子码流0.5MB

3.5MB/s换算过来就是3584kbps

（3584*3600*24/8*1024/1024）*8=295.3GB

H.265

H265，在保证清晰度的同时，其实就是压缩了码流，所以相对比起H.264降低了一半的储存空间

拿上面的例子来举例：

H.264（3584*3600*24/8*1024/1024）*8=295.3GB

H.265（3584*3600*24/8*1024/1024）*8/2=147.65GB

好了，这里是一涛说电脑，如果大家还有什么不懂请留言交流，今天的分享先到这里，我们下期不见不散。
