装机不求人：一文了解主板跳线

DIY装机难点在于跳线，掌握了跳线知识，也就算真正入门了DIY，本文将为萌新装机用户科普跳线知识，给大家讲解常见主板跳线技巧。

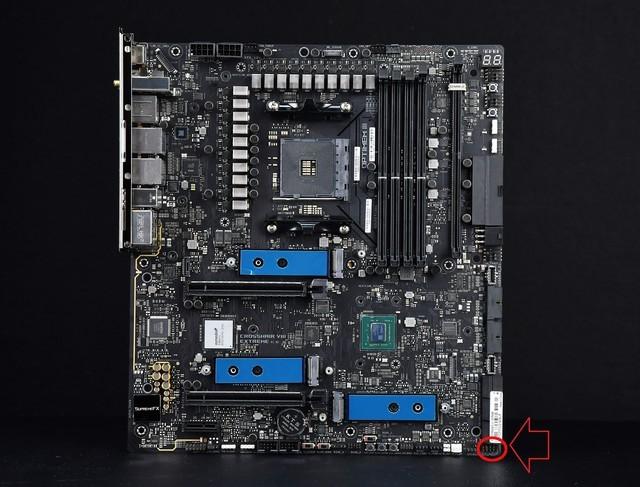

开关跳线通常在主板右下角，不管是什么板型，基本都在这个位置附近，以前老主板的开关跳线会用醒目的颜色标注，不过现在主流主板的开关跳线基本统一黑色元件，不好直接看出来。对外观比较敏感的用户话就找上4针下5针的接针插槽，不过从外观看不出来，就找带HD、PWR、RST字样的插槽。

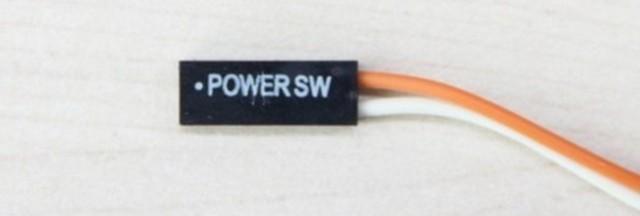

找到开关跳线之后我们需要辨识开关跳线中接针的定义，并与机箱的接针相对应。一般分为POWER SW（开机）、RESET SW（重启）、POWER LED（电源灯）、HDD LED（硬盘灯），其中POWER SW（开机）和RESET SW（重启）最重要，必插。POWER LED（电源灯）、HDD LED（硬盘灯）则不那么重要，不影响开机重启，可以选择不插。

开关跳线

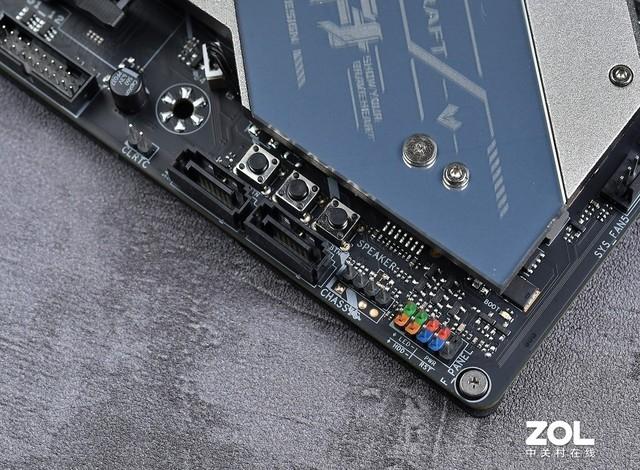

开关接针两个一组，用下面这款主板举例，这款主板开关跳线颜色做了区分，比较容易看清楚。

开关跳线

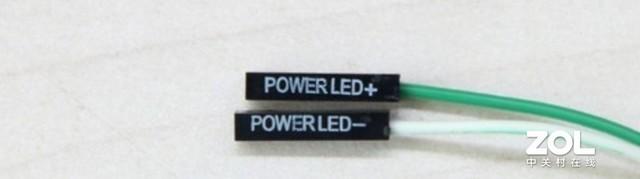

绿色的两个接针对应下方字样的LED，也就是电源LED灯的接针，对应机箱跳线中的POWERLED，POWERLED一般有两个，分为POWERLED+和POWERLED-，这是代表正负极。而我们看到下方LED字样的左边是+右边是-，就代表绿色接针的左边为正极，右边为-级，正极插入POWERLED+，负极插入POWERLED-。

右上角红色接针下方字样为PWR，代表开机，对应POWER SW跳线，不用管正负极，直接插进去就行了。

左下角橘色接针名称是HDD，说明这是为硬盘LED灯跳线，对应机箱HDD LED跳线，这个线材注意同样有+-福海意味着也要注意正负极，与POWERLED不同的是两个没有分开，但插法一样，左边标+就是正极，右边-就是负极，对应口插入就行了。

最后右下还有两根蓝色接针，下方字样为RST，这是重启跳线，对应机箱RESET SW接针，与开机跳线一样，不用理会正负极，直接插入即可。

主板风扇接针数量很多，而且辨识度很高，虽然长得都一样，但这些风扇接针还是有细微的区别。

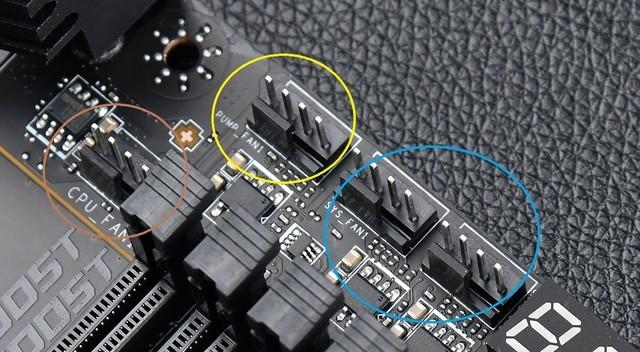

上面图片红色下方标注为CPU_FAN，这个代表CPU散热风扇供电。

黄色圆圈标注PUPM_FAN，代表这是水冷供电接针。

蓝色圆圈标注SYS_FAN，这是常规机箱风扇接针。

这三种接针可以通用，不过有些接针会有特殊功能，PUPM_FAN电压功能，水冷插入能调速，插在SYS_FAN就不行。而CPU_FAN可以监控温度，有些主板必须要插入CPU_FAN才能正常启动。所以机箱风扇跳线就乖乖找SYS_FAN，散热器跳线就选CPU_FAN和PUPM_FAN。

大部分机箱都会有前置USB 2.0接口，这个接口主板上没什么好说的，辨识度极高

USB 2.0跳线标准上5针下4针，目前大部分主板的USB接针会有保护，就像图中标红的那两个一样，从外观也好找到。当然如果没有保护设计，我们就从字样下手，上5针下4针下方标注USB的就是USB 2.0跳线。

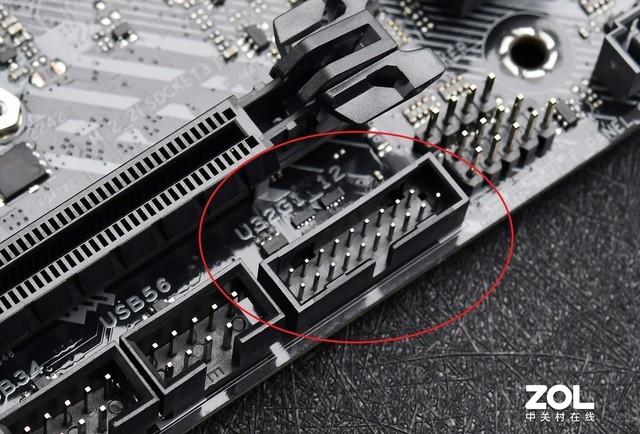

由于大聪明USB联盟改了USB接口协议名字，USB 3.0变成了USB 3.2 Gen1，不过主板跳线还跟以前一样，找到上9针下10针的接口就好了。

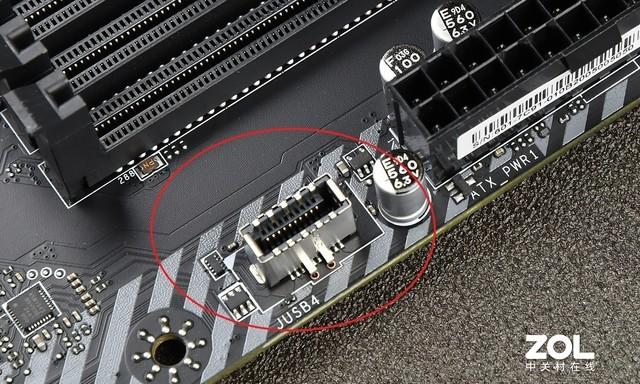

有些高端主板和机箱还会带USB 3.2 Gen2跳线，也就是之前的USB 3.1。

这个接口同样辨识度很高，而且没有样子相近的跳线，找到上方图片中一样的插入就好了。

RGB是主机中必不可缺的东西，同样需要主板跳线来实现。主板的RGB灯线非常醒目，采用白色底座，一眼就能认出。分为5V RGB和12V RGB。

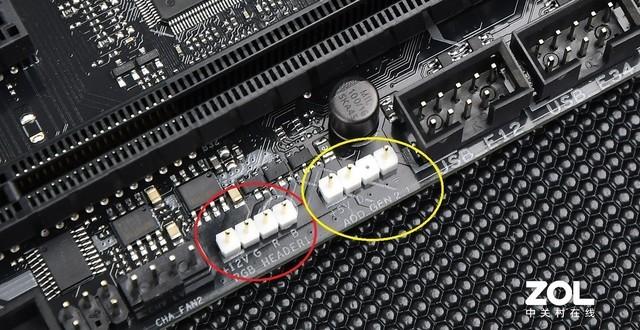

红色圆圈为12V RGB跳线，特点是4针，黄色圆圈为5V RGB，特点是3针，准注意不能混插，会烧毁。同时5V RGB是第二代灯针，支持不同颜色灯光的灯效调控。12V RGB虽然也能支持灯光，但只能让所有灯维持在一个颜色。

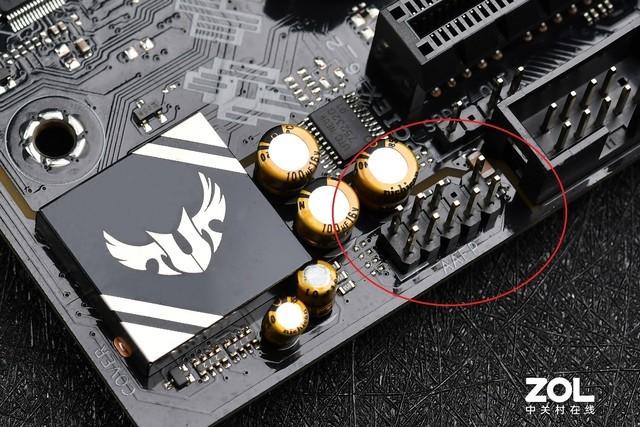

最后就是音频跳线，一般位于主板左下方的声卡系统附近，的特征是上４针下５针，以前跟开关跳线一样需要分开插，现在进行了整合，省去了麻烦。

以上就是一些必要的装机跳线知识，当然还有很多跳线没提到，那些相对来说不重要，是为进阶DIY用户准备的功能。

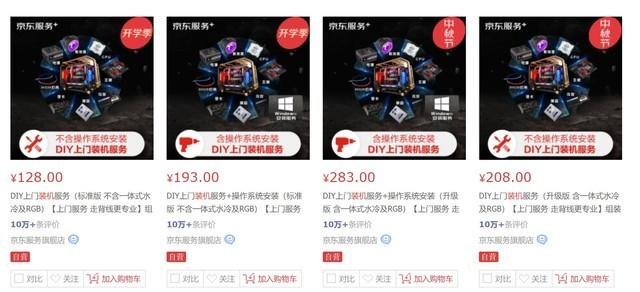

如果你上面的依然觉得困难，那只能考虑摇人或者去京东啥的找装机服务了，京东装机价格在128-283元不等，根据难度价格会上升。个人觉得只要有些耐心，这些钱还是可以省下来的。

(7769372)

《开端》的片名为什么叫“开端”？走出“循环”的秘密是什么？

剧透提醒 ：还没看剧的不建议继续往下看，谢谢

开端

一、 片名为什么叫《开端》？

意外走红的红色塑料袋和高压锅

有人说，剧中两个犯罪嫌疑人，一个开车，一个端锅，所以叫开端。我们当然知道，这只是玩笑。

开车

端锅

那究竟为什么这部剧明明讲的是循环，连英文副标题都叫做reset，但中文片名却偏偏要叫《开端》呢？

开端标题

开端，不同于开始，前者是个名词，后者是个动词。开端是开始的起点，其实这个起点才是整个故事真正的重点。是作者真正想要表达的意图。而循环，只不过是形式罢了。

那么，《开端》真正的开端，是什么呢？

开端在哪里

随着故事的发展，我们开始时以为是巴士站点，后来认为是炸弹，最后发现是罪犯夫妇的女儿。

但故事真正的开端又何至于此。

巴士车上的咸猪手，导致女大学生王萌萌在跨江大桥上违规下车被卡车当场撞死。王萌萌的父母不仅痛失了女儿，还目睹了整个社会对女儿的恶意，于是他们来到女儿出事的城市，潜伏4年，制造了一起报复社会的炸车事件。他们预设的时间和地点，就是女儿出事的时间和地点。

不知为何，李诗情拥有了循环的能力，她又把肖鹤云拉下了车，让肖鹤云也拥有了循环的能力。于是他们两个拥有了无数次可以拯救苍生的机会。只不过对于一个大学生和一个程序员来说，要在短短一个小时之内挽救整车人于水火谈何容易。如果没有张警官无条件的信任，车毁人亡的轮回还不知要喋喋不休地重复多少次。

我想一定有许多伙伴和我一样，追剧时都在思考一个问题，到底循环是怎么开始的？循环又如何才能打破？

剧中的男女主人公李诗情和肖鹤云，历经种种轮回，劫后余生，事实上也没有能够破解这个疑云，甚至连最后打破循环前的那次入睡，他们都忐忑不安，不知道究竟会不会再次从巴士车上醒来。

也许只有找到真正的开端，才能终止这场无休止的循环。

倒数第二次循环，我们跟随讨厌了一整部剧的年轻警官江枫，追根溯源，回到了4年前那场可怕的交通事故。他们找到了和王萌萌曾经同在一车，目睹王萌萌被猥亵的女生。于是真相才终于水落石出。

色狼和王萌萌

当我们站在了事件的起点，不难发现，原来，悲剧完全可以被避免。

如果 色狼能被人在车上及时喝止，如果 王萌萌的父母可以接到王萌萌的电话，如果 45路公交车不在跨江大桥上违规开门，可怕的交通事故也许就不会发生。

色狼猥亵王萌萌

如果 目睹色狼猥亵的校友下车后立即报警，如果 警方投入更多精力彻查事故的起因，如果 网络上没有人恶意评论王萌萌的悲剧，如果 学校网站上没有人对校友恶言相向，如果 公交车老总可以马上认出王兴德就是王萌萌的父亲，如果 这些如果可以发生。。。那么也许王兴德和陶映红也不会把心中的怨愤制作成报复社会的炸弹。

公交车爆炸

我们不可能像剧中的主人公那样拥有循环的能力，改变一个又一个的如果，我们的世界观只允许我们有什么因，就有什么果，所以，我们的身上不会有 “如果”。

不想目睹悲剧的发生，唯一的方法，只有想方设法，阻止每一次悲剧的开端。

这就是作者为什么取名《开端》的原因。人生无法循环，我们能够把握的，只有开端。

二、普通人离真相有多远

网上对王萌萌的羞辱

看完整部剧，最让人唏嘘的，无疑是躲在键盘后一颗颗冷酷的心。正是他们的冷嘲热讽，污言秽语，最终造就了一个面目可憎，冷酷无情的“锅婶”。

“锅婶”陶映红

事实上类似的事情每天都在发生，每天网络上都有人提着评论自由的尚方宝剑，用成本最低的方式甩出最不负责任的恶言恶语。可以肯定，这样的键盘侠越多，陶映红这样的“锅婶”也会越多。

其实，发表议论的人，根本不知道自己离真相到底有多远。

在《开端》里，我们不止一次在警察的口中听到这样的话，“耳听为虚，眼见也不一定为实，不要轻易就下定论” 。连拥有最高调查权限的警察都无法判断真相是不是真相，可想而知，普通人距离真相会有多远。

剧中，我们跟着主人公的线索经历了几十次的循环，通过各种不同的视角，才一点点看到真相的原貌，而到达真相之前的整个过程，要是被人误解了，简直就是家常便饭。

《开端》正是用无限循环的表现形式，告诉了我们，没有调查就没有发言权。

断章取义，只会让自己离真相越来越远。

整部剧里，我最喜欢的角色，就是刘奕君饰演的刑侦副队长张成。

张成

第一次从李诗情的口中听到循环时，他和其他人一样不敢相信。但是他并没有轻易作出判断，而是耐心地听陈述者把话讲完。

听人把话讲完，看上去并不难吧。但是在现在这个社会，却已经成为了一种很高的社交礼仪。多的是，你说你的，我说我的，你听你的，我听我的，你信你的，我信我的。

校园BBS上的留言

每个人心里，已经早就有了属于自己的“真相”。却并不自知，自己掌握的，可能只是真相的碎片。而这些碎片，却是最锋利，最容易伤人的。

有自己的坚持并没有错，但是，至少听人把话说完吧。

张警官另一个令我尊敬的地方，就是他面对陌生人的消息和电话，无条件地选择出警。

陌生来电和短信

同期国外有部电影，叫做《不要抬头》，则正好相反。讲述小李子和大表姐饰演的科学家发现陨石即将撞击地球，可当局因为种种理由选择了无视，最终造成了世界的毁灭。

《不要抬头》

尽管警察拥有比常人更高的调查权限，但警察也只是看到了真相的碎片。刚开始我不理解，一个处处谨言慎行，不会轻易作出定论的老警察，怎么接了个电话，看了条短信就轻易相信了，人设说崩就崩。

其实不是他把真相抛在脑后了，是他知道短时间内根本无法判断自己离真相有多远，但一定有人比自己离真相要更加接近。张警官正是放下了以自我为中心的偏见，对任何人不预设过错的推定，相信真相只有通过行动去探究才会水落石出，而不是凭借一己之见去揣度，所以他毫不犹豫地出警了。

张警官无条件出警

比真相更重要的，是不迷信自己心里的“真相”。

二次元少年的父母最终穿上了二次元的衣服

#《开端》中的宝藏配角演员##开端##开端大结局#

感谢您对半只猫的支持

硬件巴士：一分钟学会主板跳线

对于第一次装机的新人来讲，跳线可能是比走线更令人头疼的问题，毕竟仅仅走线乱是不影响使用的，而跳线出错可能就会造成一些硬件无法使用甚至损坏，一个个排查问题反而更累心，很大佬们都是从萌新走过的，笔者会在这里将对主板各个重要跳线接针进行介绍。

目前基本大部分主板的接针形状和颜色都一样，有些时候根据品牌型号，接口的位置和数量会有不同的变化。

开关接针：找准PWR

开关接针

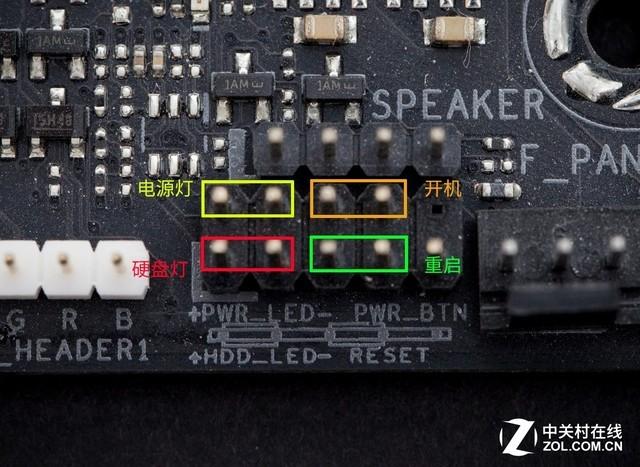

开关是跳线最为重要的一环，作为开关的接针一般与众不同，两个针是一组，控制着电源灯、硬盘灯、开关和重启四个连线，这几个针不管什么主板都会在放一起，辨识度很高。

黄色是电源LED灯接针，对应Power LED的跳线，现在一般为左边+级右边-级，千万注意正负极的方向。

红色为硬盘LED灯，对应HDD LED跳线，一般为左边+级右边-级。

橘色是开机接针，对应Power SW跳线，不用理会正负极。

青色是重启接针，对应RESET SW跳线，不用理会正负极。

电源接针比较重要，根据不同的主板表现为PowerSW、PW、PWR、PWRBTN、POWER以及ON/OFF，不要疑惑，以上这几个都是开关的意思，笔者举例的这款就是其中的PWR。

散热供电接针：找准CPU _FAN

散热接针

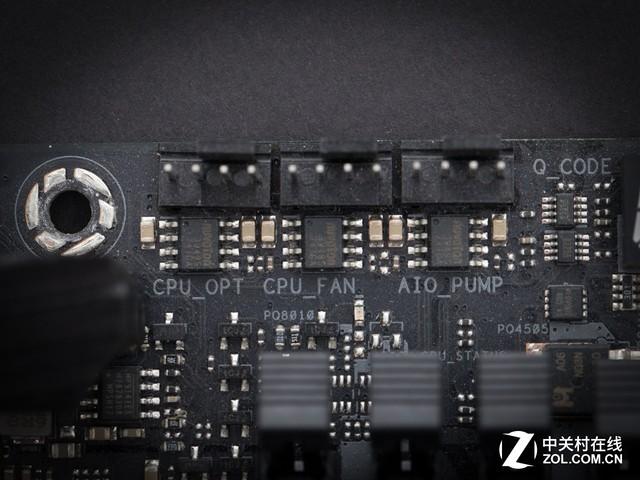

散热是跳线同样比较重要的一方面，风扇的接针也影响着是否能够顺利开机以及监控等方面，上图有三个散热的接针，CPU_OPT、CPU_FAN以及AIO_PUPM，分别对应以下几个散热环境。

CPU_OPT：水泵供电

CPU_FAN：CPU散热风扇供电

AIO_PUPM：专用水泵供电

其中CPU_FAN是每个主板必备的接针，而CPU_OPT和AIO_ PUPM有些主板会没有。理论上这些接针是可以通用的，但是列如将CPU_FAN（4针）插到三针的水冷供电可能会造成控温功能失效等毛病的出现，所以最好还是对应插线。

USB接口：找准USB

主板的USB接口除了I/O区域的那些，还有一部分以接针的形式放在了周围，这是为了给机箱前置USB接口提供跳线。USB接口主要分为USB 2.0、USB 3.0，还有一些高端主板会装备USB 3.1接口。

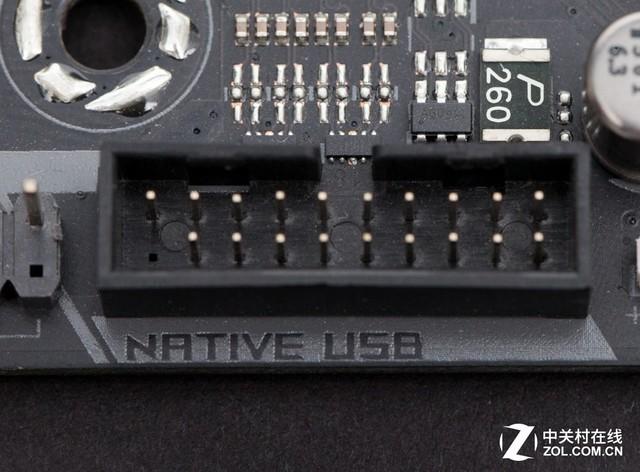

USB 2.0

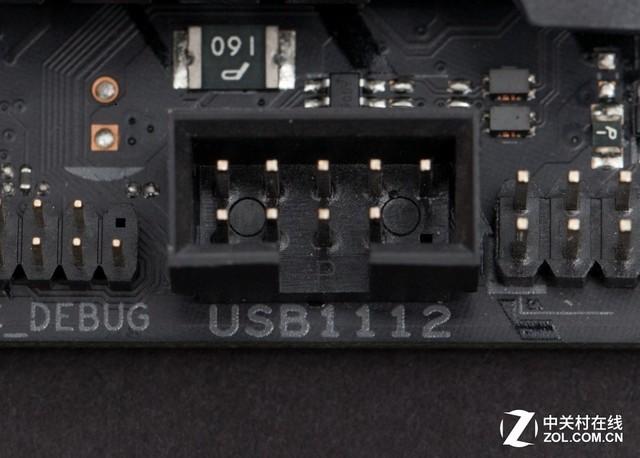

上图的USB 1112是USB 2.0的接口，后面的1112是编号，一般不用理会，特征为上5针下4针名字带USB的接口。

USB 3.0

USB 3.0又名USB 3.1 Gen 1，这个接口明显的标志就是19针（多余的一针是为了防止插反），非常与众不同，同时有些USB 3.0会在主板上标明为F_USB3.0。

USB 3.１

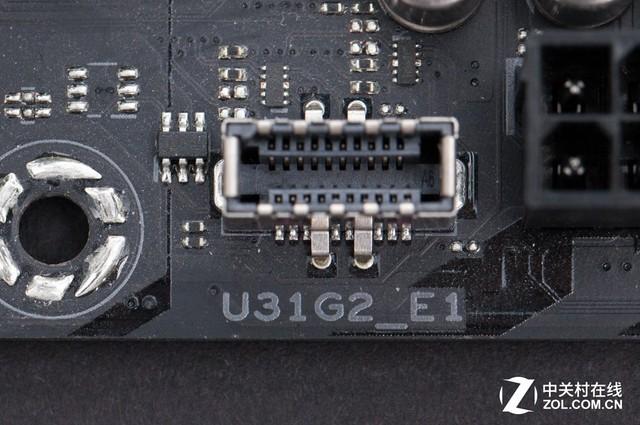

上图是USB 3.１接口，U31G2_E1其实是USB 3.1 Gen ２的缩写，也就是没改名的USB 3.１，这个接口代表的是机箱前置USB 3.1接口。

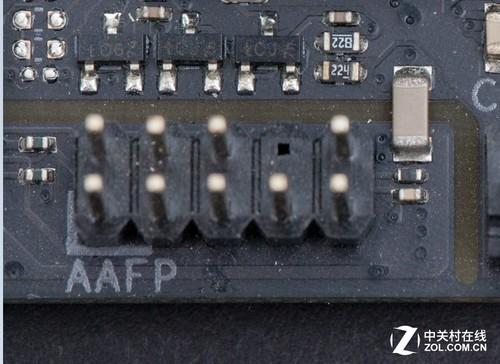

音频接针：AAFP

AAFP

音频接针是控制前置麦克风和音频口的重要地方，有明显的特征就是上４针下５针，有的主板还会命名为FP AUDIO。

现在机箱音频的接口基本已经整合，不用再向开关接针一样进行复杂的跳线。

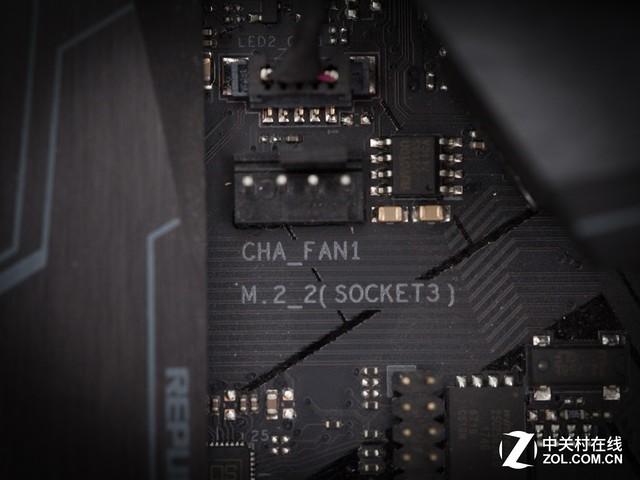

机箱风扇接针：找准CHA_FAN

机箱风扇接针

机箱风扇的接针是CHA_FAN，这个接针是控制机箱里风扇的接口，有一些主板会配备多个风扇接口，区别就是FAN后面的1、2编号。要注意有的同学会把这个和CPU_FAN搞混，所以插之前要仔细。还有一种是SYS_FAN的接针，这种接针是机箱自带风扇的接口。

灯针：找准RGB

灯针

主板的灯效接口应该是最显眼的了，现在清一色都是白色的底座，每个接针上面都有电压的提示，大家根据自己风扇的规格进行选择，风扇过多可以使用集线器来进行连接。

RGB灯针有两种，图中也可以看到左边的为3针，而右边的为4针，3针带来的光效可以通过编程让不同的灯组显示不同的颜色变幻，不能正反双插。而4针带来的光效是让LED灯都显示相同的光效，不支持正反双插，4针RGB灯针要注意正负极 。（+12v上方带白框的底座为正极）

请注意：3针的接口为5V的供电，而4针的接口为12V供电，两者并不通用 ，强行插入使用可能会对主板或者灯造成烧毁，慎重！

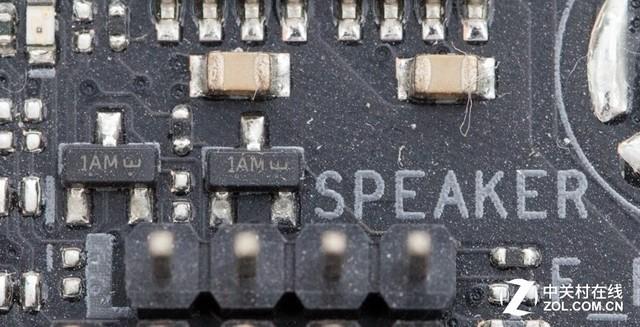

报警针：找准SPEAKER

SPEAKER

最后就是主板的报警针了，名为SPEAKER，采用４针设计，插上之后主板出现问题就会出现声音的提示，不插也不影响使用。

以上就是主板跳线时会遇到的最常见的接针，最后要说明一点的是，除了网上的教程主板的说明书也会详细的记录自家主板的接针信息，大家购买时千万要注意一下，有些主板厂商也会根据自家能力而拓展自己的接针数量和功能。
